Пневмосистема Богдан А-092
Богдан А-092
« Назад
|
Вперед »

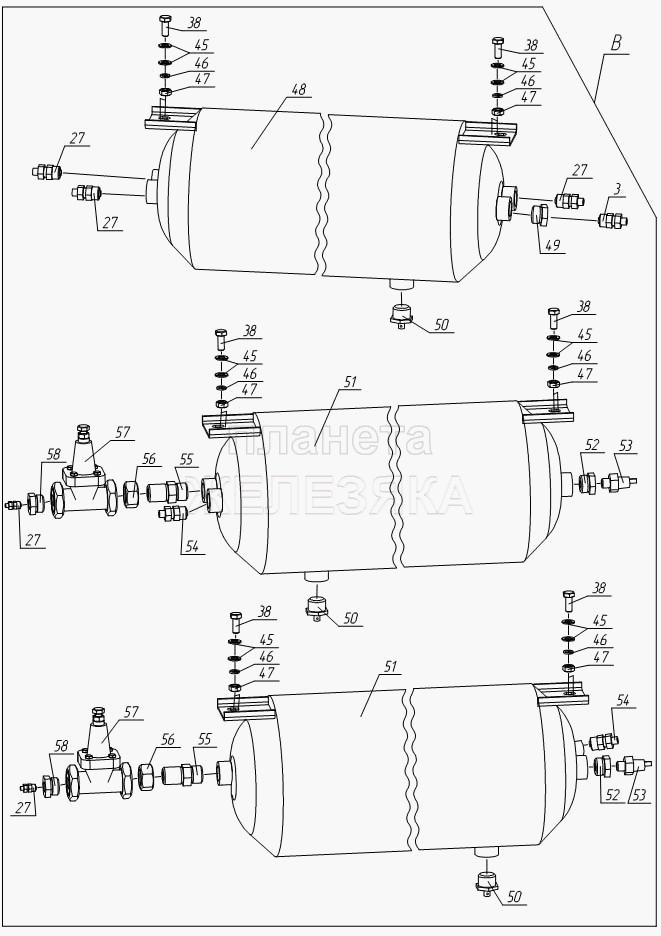

Пневмосистема Богдан А-092
Масштаб:
-
+
100%
Изображение целиком
№ поз.
№ детали
Наименование детали
49
A091-3506489
Пeрexoдник
48
A091-3513016-10 CБ
Koрпyc рeccивeрa oчиcтнoгo
51
A091-3513017-10 CБ
Koрпyc рeccивeрa
56
A091-3513043
Гaйкa
55
A092-3500001
Пeрexoдник
58
A092-3500003
Пeрexoдник
52
A092-3500010
Пeрexoдник
38
[Болт М8-6gх20.58.016 ГОСТ 7798-70]
Болт М8-6gх20.58.016 ГОСТ 7798-70
47
[Гайка М8-6Н.5.09 ГОСТ 5915-70]
Гайка М8-6Н.5.09 ГОСТ 5915-70
53
[Датчик аварийного давления воздуха ММ124Д ОСТ 37.003.546]
Датчик аварийного давления воздуха ММ124Д ОСТ 37.003.546
57
[Клапан защитный одинарный 100-3515010-01]
Клапан защитный одинарный 100-3515010-01
50
[Клапан слива конденсата 11.3513110]
Клапан слива конденсата 11.3513110
27
[Фитинг 1510-12/10-3/8]
Фитинг 1510-12/10-3/8
54
[Фиттинг 1510-8/6-3/8]
Фиттинг 1510-8/6-3/8
3
[Фиттинг 1511-6/4-1/8]
Фиттинг 1511-6/4-1/8
45
[Шайба 8.01.08 кл.019 ГОСТ 11371-78]
Шайба 8.01.08 кл.019 ГОСТ 11371-78
46
[Шайба 8.65Г.019 ГОСТ 6402-70]
Шайба 8.65Г.019 ГОСТ 6402-70
