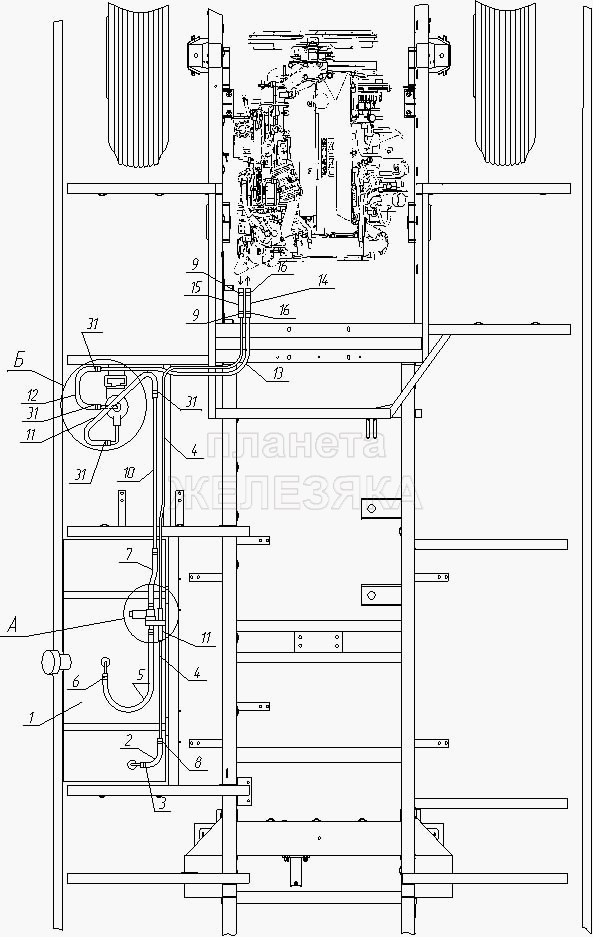

Топливные трубопроводы Богдан А-092
Масштаб:
-
+
100%
Изображение целиком
№ поз.
№ детали
Наименование детали
2
12065000
Шланг
7
12091400
Шланг
5
12098400
Шланг
6
8942385680
Хомут
3
8942385710
Хомут
10
8970969720
Трубка
14
8971747602
Шланг
15
8971747611
Шланг
31
d12-22 мм
Хомут d12-22 мм
8
d9-16 мм
Хомут d9-16 мм
1
А091-1101010
Бак топливный (заготовка ISUZU 8973509920)
11
А092-1101111
Шланг
12
А092-1101111-02
Шланг
4
А092-1101114
Трубка топливная
13
А092-1104110
Трубка топливная
