Аварийно-вентиляционный люк Богдан А-092

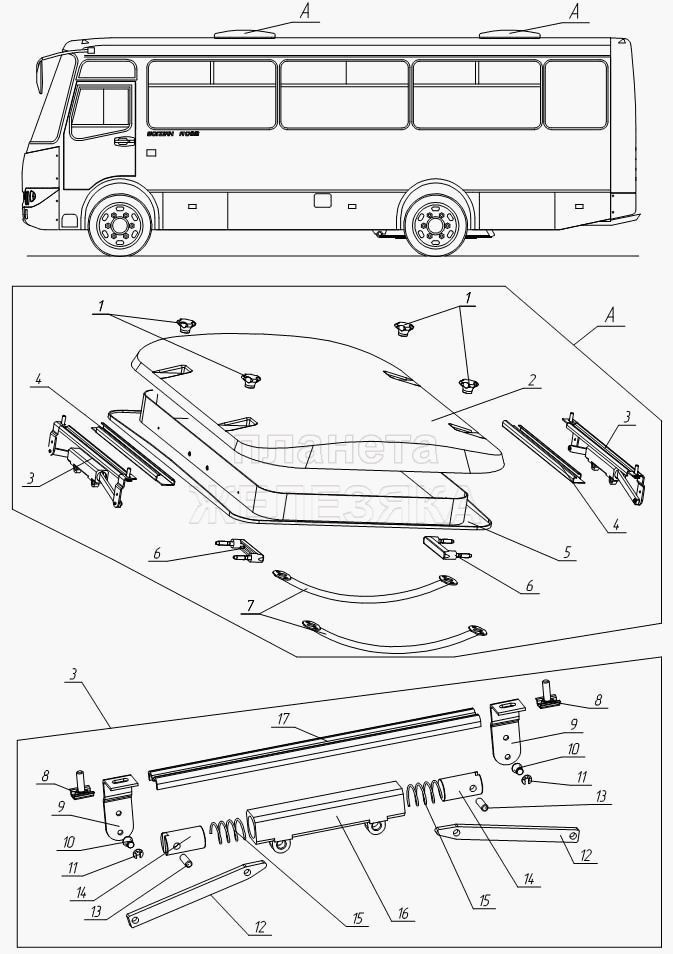

Аварийно-вентиляционный люк
№ поз. № детали Наименование детали
1 5258-5713230 СБ Зажим
3 5258-5713250 СБ Механизм открывания люка
9 5258-5713256 Кронштейн
10 5258-5713258 Ось
17 5258-5713260 Швеллер
12 5258-5713262 Рычаг механизма открывания люка
16 5258-5713264 Корпус механизма открывания люка
14 5258-5713266 Поршень механизма открывания люка
13 5258-5713268 Ось поршня
15 5258-5713270 Пружина механизма открывания люка
8 5258-5713274 Ограничитель перемещения болта
11 5258-5713276 Шайба 5.65Г.06 ГОСТ 11648-75
2 5258-5713283 Панель люка крыши наружная
6 5258-5713290 СБ Ручка аварийная
4 5258-5713299 Накладка декоративная
5 А091-5713232 Облицевание проймы люка
7 А091-5713236 СБ Ручка поднятия люка
