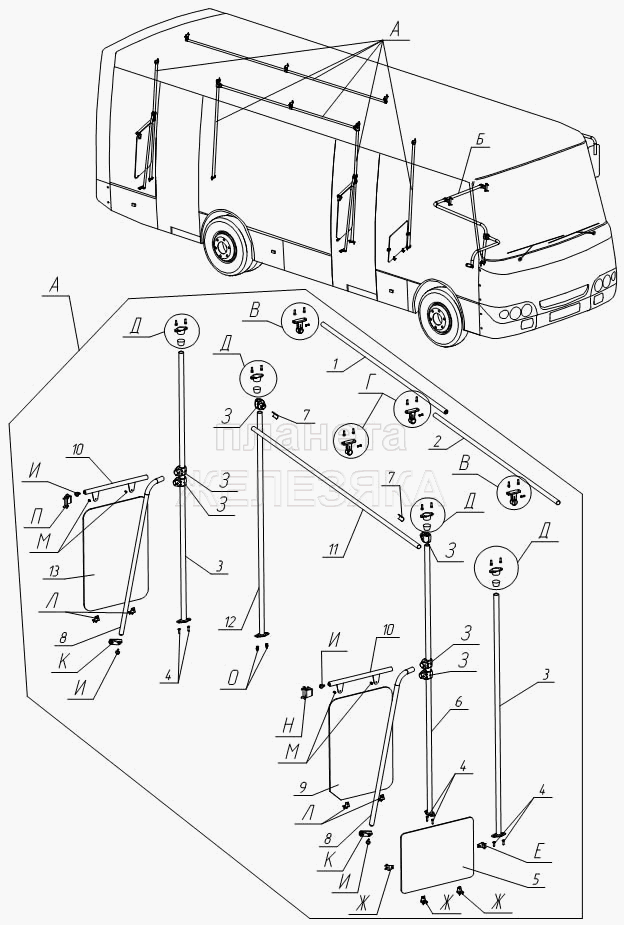

Установка поручней Богдан А-092

Масштаб: - +  100%  Изображение целиком

№ поз.	№ детали	Наименование детали
13	А091-8202251	Перегородка
9	А091-8202253	Перегородка
8	А092-8202001	Поручень входной
10	А092-8202003 СБ	Поручень
3	А092-8202013 СБ	Стойка
6	А092-8202015 СБ	Стойка
12	А092-8202017	Стойка
11	А092-8202110	Поручень
2	А092-8202120 СБ	Поручень
1	А092-8202121 СБ	Поручень
5	А092-8202254	Перегородка
7	А092-8202365	Прокладка
4	М8-6gх30.58.016	Винт М8-6gх30.58.016 ГОСТ 17474-80
