Принцип работы натяжителей ремней безопасности

При столкновении натяжители ремней безопасности сматывают ремни против направления вектора силы. За
счёт этого сокращается зазор между телом и ремнём. Задолго до начала перемещения пассажира вперёд оно
уже блокировано автоматическим механизмом ремня.
Натяжитель сматывает ремень безопасности длиной до 130 мм в течение 13 мс. Если сила, воздействующая на
ремень безопасности, больше, чем усилие натяжения ремня, то ремень безопасности больше не натягивается.
В зависимости от конструкции и принципа действия различают следующие типы натяжителей ремней
безопасности:
● шариковый натяжитель
● роторный натяжитель
● реечный натяжитель
● тросовый натяжитель

В зависимости от комплектации автомобиля натяжители ремней безопасности устанавливаются или
только на передние сиденья, или также и на задние
сиденья.

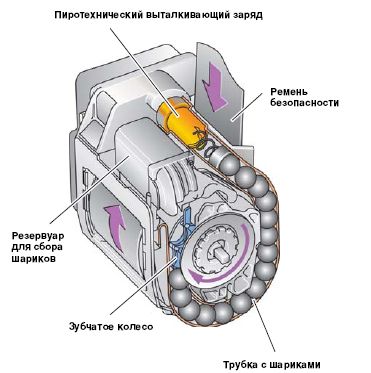

Шариковый натяжитель ремня безопасности.
Шариковый натяжитель ремня безопасности состоит из компактного модуля, в который также входит ограничитель усилия натяжения ремня
безопасности.
Этот натяжитель ремня безопасности устанавливается на передние и задние сиденья.

Принцип действия.
Натяжитель ремня безопасности приводится в действие шариками. Шарики помещены в трубку. При столкновении по сигналу блока управления
подушек безопасности срабатывает выталкивающий заряд.

Если выталкивающий заряд подожжён, то расширяющиеся газы перемещают шарики и перегоняют их через зубчатое колесо в резервуар для сбора шариков. Так как катушка ремня безопасности прочно соединена с зубчатым колесом, то она вращается при помощи шариков, и ремень втягивается.

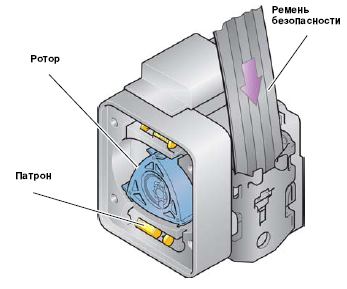

Роторный натяжитель ремня безопасности.
Роторный натяжитель ремня безопасности работает по принципу ротора.
Он устанавливается главным образом в зоне задних сидений.

Принцип действия

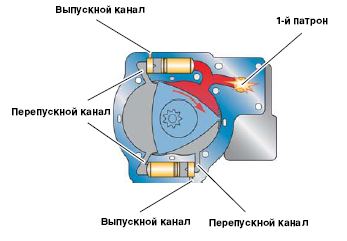

1-й патрон срабатывает электрически. Расширяющийся газ вращает ротор. Так как ротор соединён с валом ремня, то ремень безопасности начинает втягиваться.

После достижения определённого угла вращения ротор освобождает перепускной канал ко 2-му патрону. Под действием рабочего давления в камере 1 зажигается 2-й патрон. За счёт этого ротор продолжает вращаться. Сгоревший газ из камеры 1 выходит через выпускной канал.

При достижении 2-го перепускного канала под действием рабочего давления в камере 2 зажигается 3-й патрон. Ротор продолжает вращаться и сгоревший газ из камеры 2 выходит через выпускной канал.

Реечный натяжитель ремня безопасности

Реечный натяжитель ремня безопасности вместе с автоматическим механизмом втягивания представляют собой один узел.
Реечные натяжители ремней безопасности устанавливаются для сиденья водителя и сиденья переднего пассажира.

Принцип действия

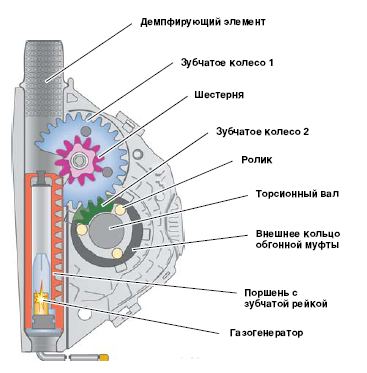

По сигналу блока управления подушек безопасности зажигается выталкивающий заряд газогенератора. За счёт сброса давления поршень, соединённый с зубчатой рейкой, перемещается вверх. Зубчатая рейка вращает при помощи шестерни оба зубчатых колеса 1 и 2.

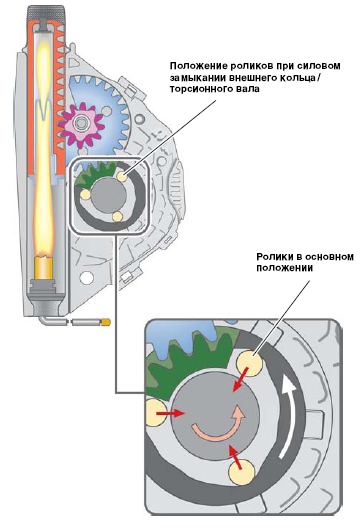

Зубчатое колесо 2 прочно соединено с внешнимкольцом обгонной муфты торсионного в

ала. Если теперь вращается это внешнее кольцо, то ролики
вдавливаются внутрь до тех пор, пока они незастревают между внешним кольцом и торсионным валом, за счёт чего достигается силовое замыкание. Вращение передаётся на торсионный вал, и ремень безопасности начинает втягиваться.

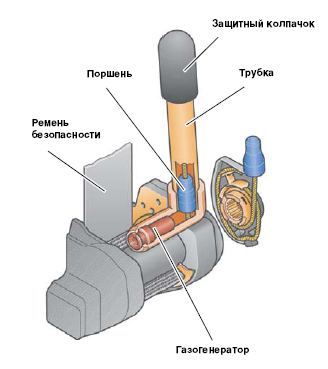

Тросовый натяжитель ремня безопасности

Тросовый натяжитель ремня безопасности вместе с автоматическим механизмом втягивания представляют собой один узел.

Тросовые натяжители ремней безопасности устанавливаются для сиденья водителя и сиденьяпереднего пассажира.

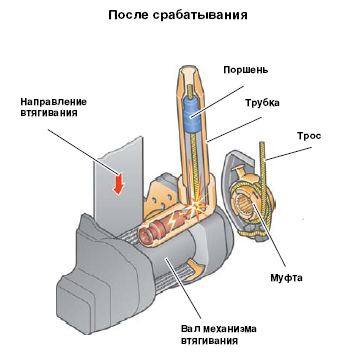

При срабатывании газогенератора образуется газовая смесь, которая внутри трубки перемещает поршень вверх при помощи подсоединённого к нему троса. В результате натяжения трос плотно прилегает к муфте, соединённой с валом механизма втягивания, и вращает её в направлении втягивания.
